正文

贴金银铁饰件　检测分析　保护修复

　　铁器时代是人类文明发展史中一个极为重要的时代。地球上的天然铁是极少见，都是以氧化物或者其它化合物的形态中存在。所以铁的冶炼和铁器的制造经历了一个很漫长的时期。当人们在冶炼青铜的基础上逐渐掌握了冶炼铁的技术之后，铁器时代就到来了。目前，世界上出土的最古老冶炼铁器是土耳其（安纳托利亚）北部赫梯先民墓葬中出土的铜柄铁刃匕首，距今4500年（公元前2500年）。我国目前发现的最古老冶炼铁器是甘肃省临潭县磨沟寺洼文化墓葬出土的两块铁条，距今3510年-3310年之间（公元前1510年-公元前1310年）。

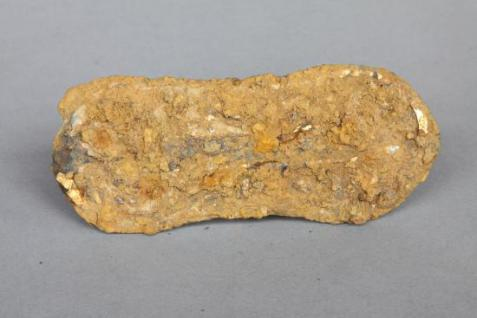

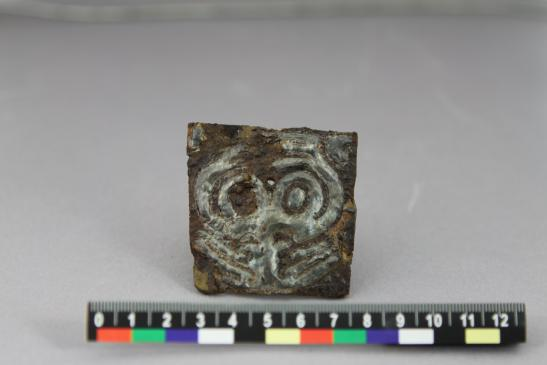

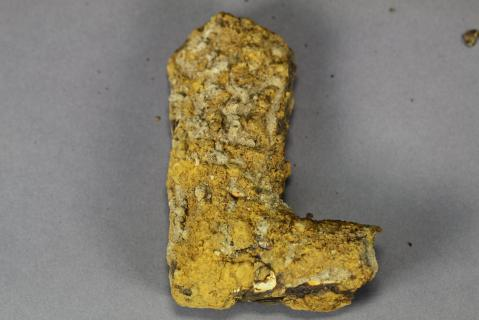

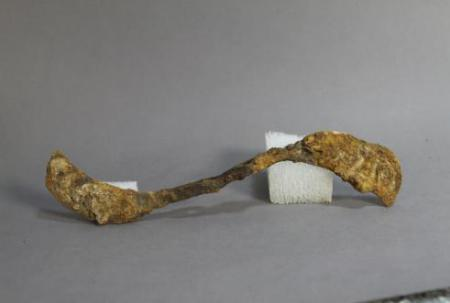

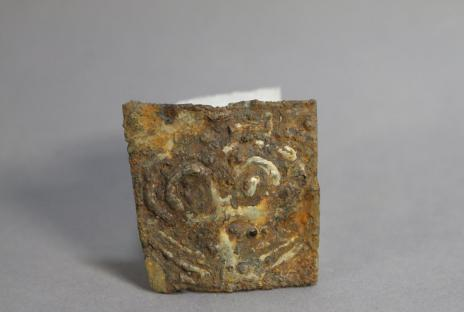

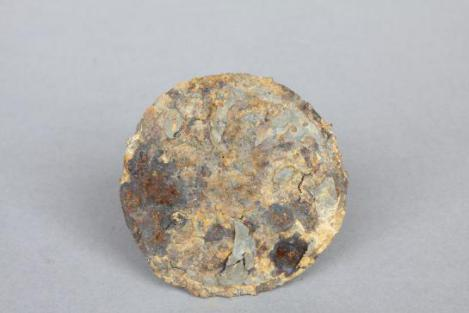

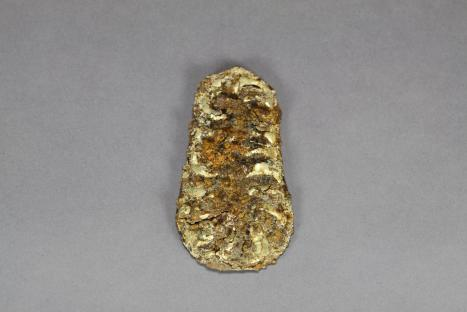

　　2014年，天水市博物馆接受民间收藏者捐赠的一批文物，有一包被铁锈包裹的金属，隐约能看到表面有金、银的装饰痕迹。其中有圆形牌饰，椭圆形亚腰牌饰，折角铁饰件，方形牌饰和马鑣一对。

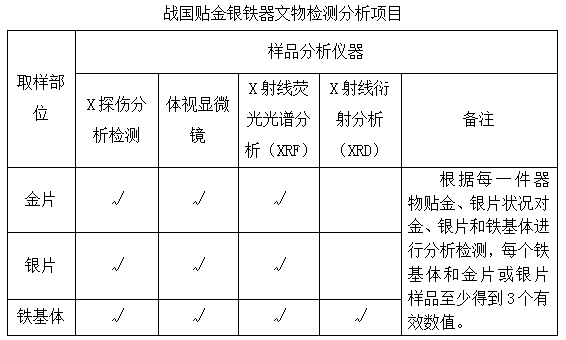

　　采用X光探伤、XRD、XRF以及体式显微镜对文物进行分析检测，了解掌握这批文物的锈蚀组成，内部结构、外装饰，以及完残情况。

一、X射线探伤分析检测：

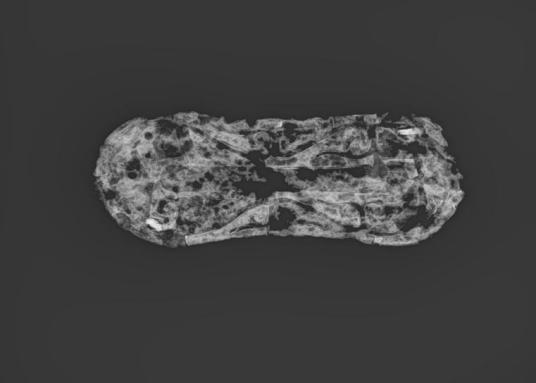

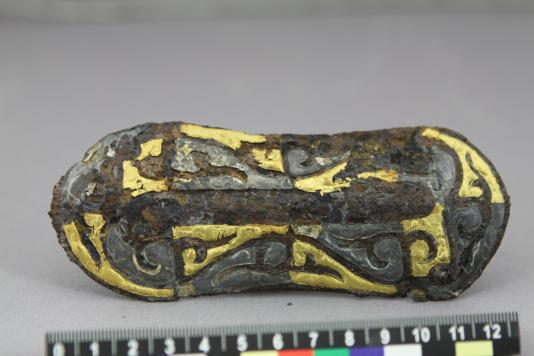

　　Z11348 亚腰形贴金银铁牌饰，通过X射线照相胶片底片上显示，整件器物基体锈蚀严重，中间及右下方局部矿化。表面装饰金、银片图案覆盖较完整，线条清晰，个别部位有变形、起翘。

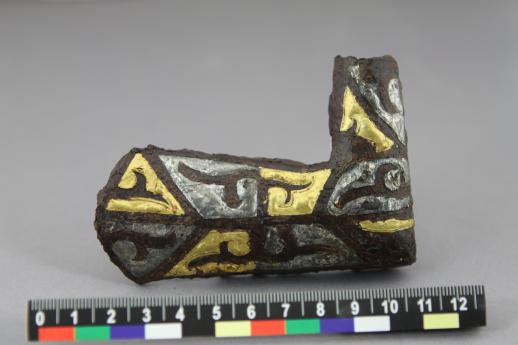

　　Z11358折角形贴金银铁牌饰，通过X射线照相胶片底片上显示，整件器物基体锈蚀严重，器物中间有穿透式矿化隐藏在锈层下。装饰金银片保存完好，线条清晰，局部有起翘变形，表面布满硬结物。

二、体视显微镜观察

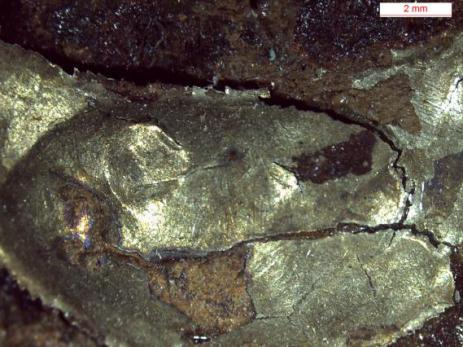

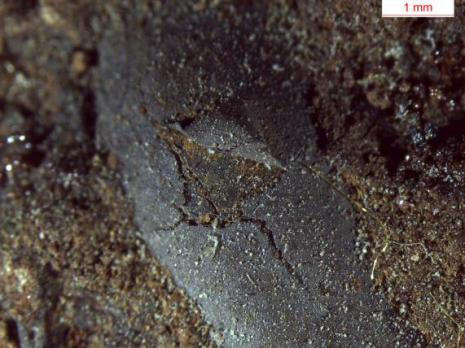

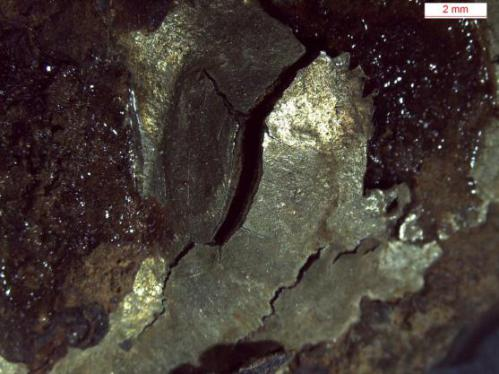

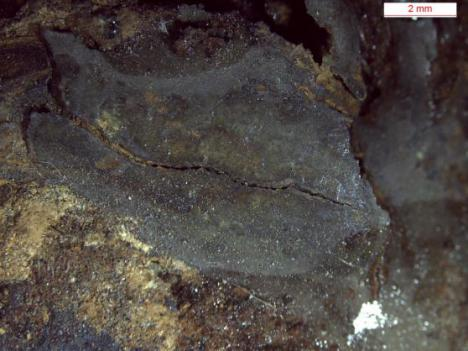

　　分析结果：使用体视显微镜观察，在铁基体腐蚀变化的同时，贴金、银表面也发生了形变、开裂。

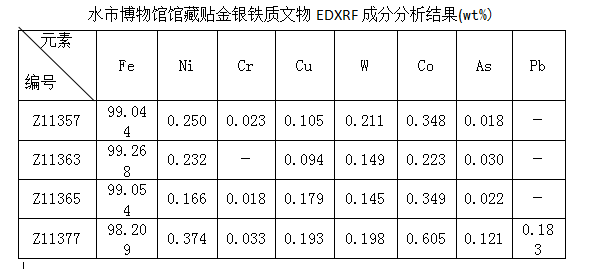

三、X射线荧光光谱分析

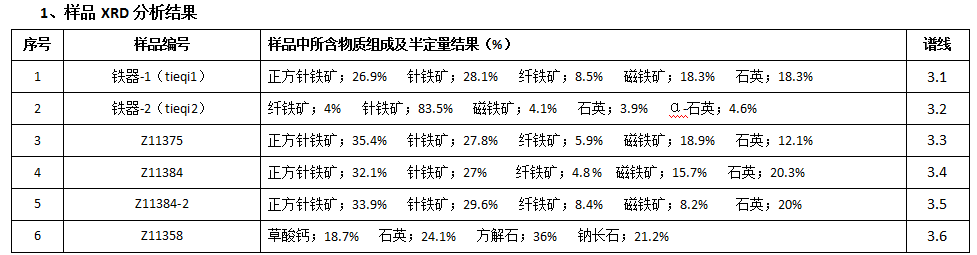

四、XRD分析结果

样品对应XRD衍射图谱及其对应的波峰数据

1、tieqi-1  XRD衍射图谱

2、tieqi-2、XRD衍射图谱

　　据文献记载，自秦人西迁后杂处于戎狄之间，与西戎战争不断，早期秦人一支还被西戎所灭。直到秦穆公时击败西戎才稳固了自己的后方。文献载周孝王十三年封伯益之后秦非子为附庸，建都邑“秦”地：公元前688年，秦武公伐邽戎获胜，并在其地置邽县，这些地方都在今天水的周边礼县、清水、张川、庄浪以及陇西陇县一带。从墓葬形式和出土遗物来看，此墓地有着浓烈的当地土著---西戎文化的因素和特征，综合各类因素，我们认为这里应该是秦人统治下的某一支戎人首领的墓地，墓葬的年代属于战国晚期。马家塬墓地的发掘为研究甘肃东部地区战国中晚期文化提供了新资料，对秦文化和西戎文化关系方面有着重要的研究价值^①。

　　为了保护文物，体现文物价值，根据文物保存现状及自身病害情况，我们制订了科学的保护修复方案，得到省文物局的批准，于2017年开展保护修复工作。

　　这些文物是多种金属共存，表面覆盖着厚厚的硬结物，铁的化学性质很活泼，通过X光探伤我们清楚看到基体锈蚀严重，有些部位已矿化，出现孔洞，很脆弱。金的化学性质相对稳定，因为金贴敷于铁表面，在铁基体锈蚀变形的同时，金箔片也被拉伸变形，有些部位随着铁锈脱落，有些部位断裂。银箔氧化严重，跟金箔片情况相似，主要病害是氧化、缺失和变形。

　　针对这些复杂的情况，采用化学方法和机械方法相结合，去除有害，还原文物原貌。

     1、文物清洗。首先用去离子水浸泡，水温保持在80℃，定期更换去离子水，用硝酸银检测无氯离子的存在为止。

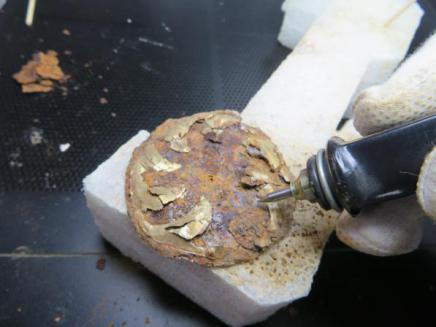

     2、机械去除表面硬结物。用软毛刷出去表面的浮土、浮锈。借助刀、钻、凿、小锤、剔针及牙科工具，选用适当的工具小心去除表面蓬松的铁锈。

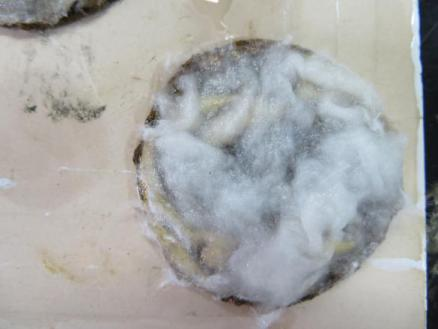

     3、化学方法除锈。对于硬度高的锈层，选用化学药品贴敷软化去除，反复操作，用去离子水冲洗掉器物上残留的化学药剂。PH试纸检查酸碱度。

     4、回帖金、银箔片。对起翘变形的金银箔片回帖，粘接材料选用B72。

     5、缓蚀。用配置好的鞣酸溶液对铁基体刷涂封护，一般刷涂2-3遍。

     6、补全。有残缺的部位用合成树脂泥补全，并作色，与器物色调保持一致。

     7、封护。使用一定比例的B72对铁基体表面刷涂封护。

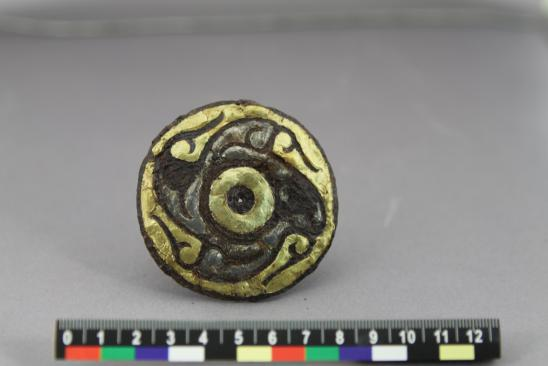

　　在充分调查天水市博物馆馆藏贴金、银铁器的现有历史资料和保存现状的基础上，通过借助现代科学分析仪器分析检测文物病害与信息，并针对这批铁质文物的保存状况、样品分析及病因分析结果，参考相关资料，制定科学合理的保护修复技术路线。依据文物保护基本原则，对铁器实施预加固、清洗、脱盐、缓蚀、封护等步骤。文物经保护修复后，病害得以有效控制或消除；文物历史信息与艺术价值得到揭示；文物能够满足博物馆日常保管、陈列和研究的需求。

^①《2006年度甘肃张家川回族自治县马家塬战国墓地发掘简报》，《文物》2008年第9期。

原文发表于：《中国民族博览》2021年第14期。
